如何对电源适配器进行元件面检查
发布时间:2017-11-10 | 文章来源:飞天鹰科技原创
分享到:

对于生产电源适配器的每一道程序,电源适配器器厂家都会严格的进行操作和检查,接下来就来和大家分享一下在插件阶段,如何对电源适配器进行元件面检查。


作业前准备:

1、戴好静电环,确认与手腕、静电接地线接触良好;

2、阅读作业指导书,明确作业内容、步骤及注意事项;

3、核对物料与作业指导书所列举的料号、规格一致,做好物料规格的标示区分和分类管控;

作业步骤:

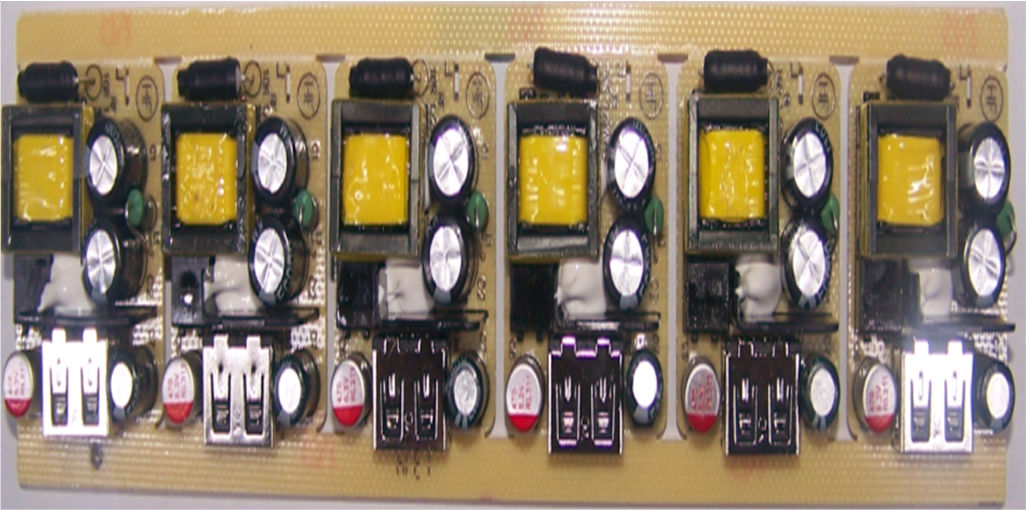

1、取料检查:取上工位完成的PCBA,确认元件无漏插、错插、插反。

2、作业:①仔细核对样机,明确各元件在PCBA上的位置和插件方法并牢记;

②检查上工序完成后的PCBA上各元件规格型号正确,从上至下,从左至右进行检查PCBA上各DIP元件平插紧贴PCB板不浮高(常规元件允许浮高≤0.5mm),立插元件垂直PCB板不歪斜,插件浮高要求的元件必须插件至K脚的拐角处不歪斜;                                                                       ③重点检查T1变压器、CN1 USB插座不歪斜、不浮高;

④重点检查有极性的插件元件(参考左图的极性插件图示检查电解电容)必须和PCB板丝印及样机插件三者一致,其次检查各元件有无漏插、少插、插错、插反、超板边、浮高等不良,发现不良及时修正并反馈相对应的作业员并报告拉长;

3、目检投线:自检无误后轻推入下道工序。
