飞天鹰30W充电器评测 | 支持SCP、VOOC快充
发布时间:2021-08-27 | 文章来源:飞天鹰科技原创
分享到:

快充的确让手机充电时间大幅缩短,但副作用是一些特殊的快充协议一旦充电器、线材和手机缺失一个,那快充协议就会失效。虽然统一快充标准是广大消费者希望看到的事情,但这也需要时间来发展。

来自深圳市的飞天鹰科技有限公司(以下简称飞天鹰)就推出这样一款充电器,相较于众多仅支持单一特殊快充的充电器来讲,飞天鹰的这款充电器在快充统一的道路上向前迈出了一步,兼容多种不同的快充协议,下面一起来看看。

飞天鹰30W充电器介绍


电源适配器

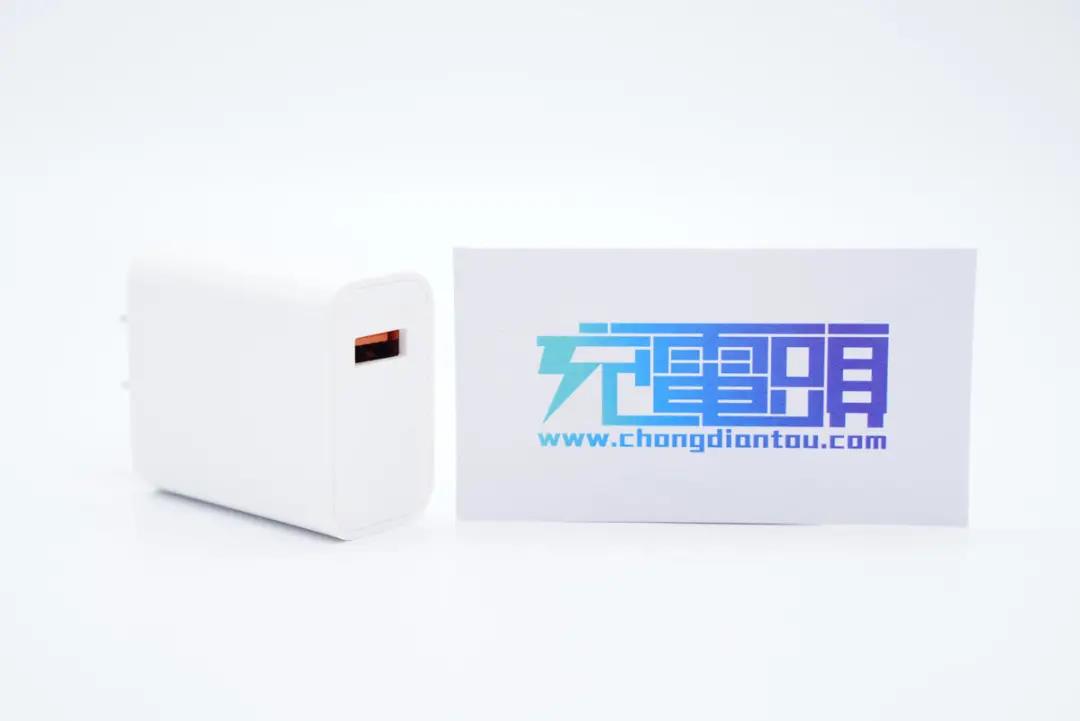

充电头网拿到的这款是飞天鹰30W充电器,如图所见,充电器的壳体为白色。


电源适配器

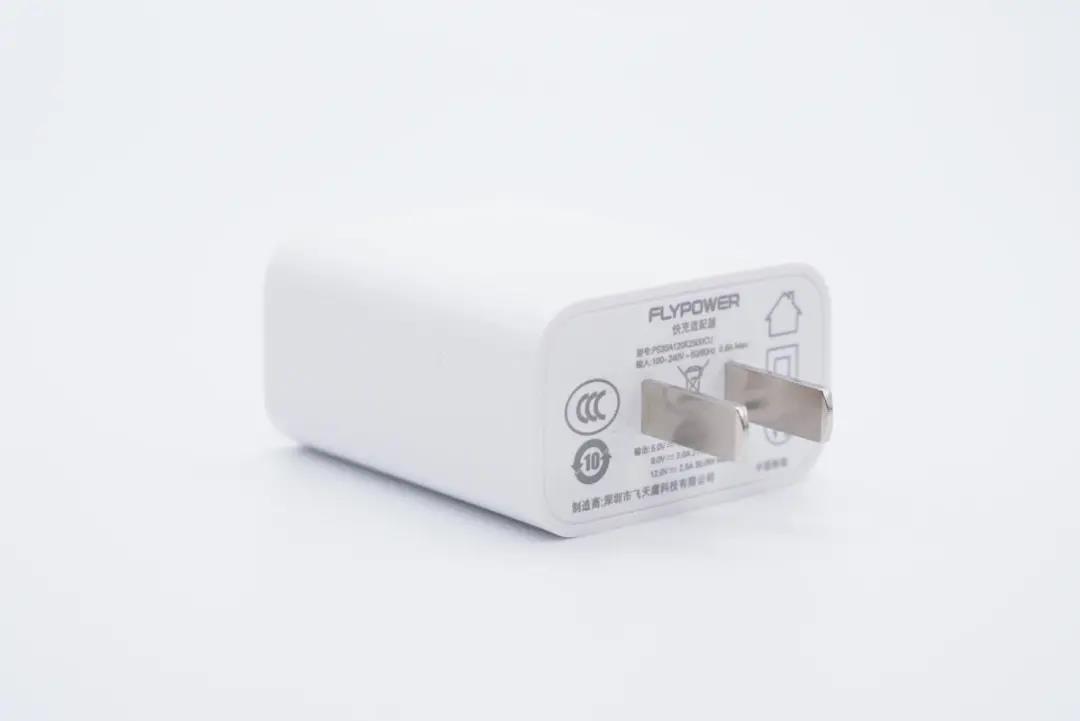

机身配备固定插脚。


电源适配器

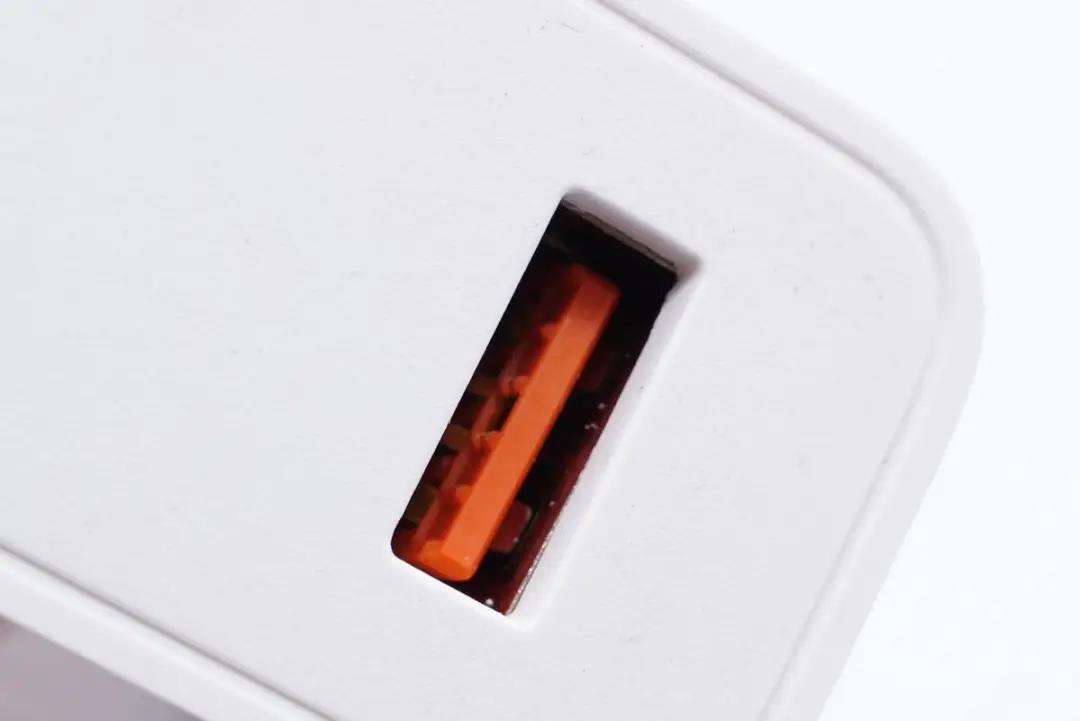

充电器配备单USB-A物理输出接口,并且内置橙色胶芯,这也符合快充的特征。内部除了两侧的弹片加宽以承载大电流的通过之外,在胶芯的外侧还可以额外看到一个触点,想必是支持其他快充。


电源适配器

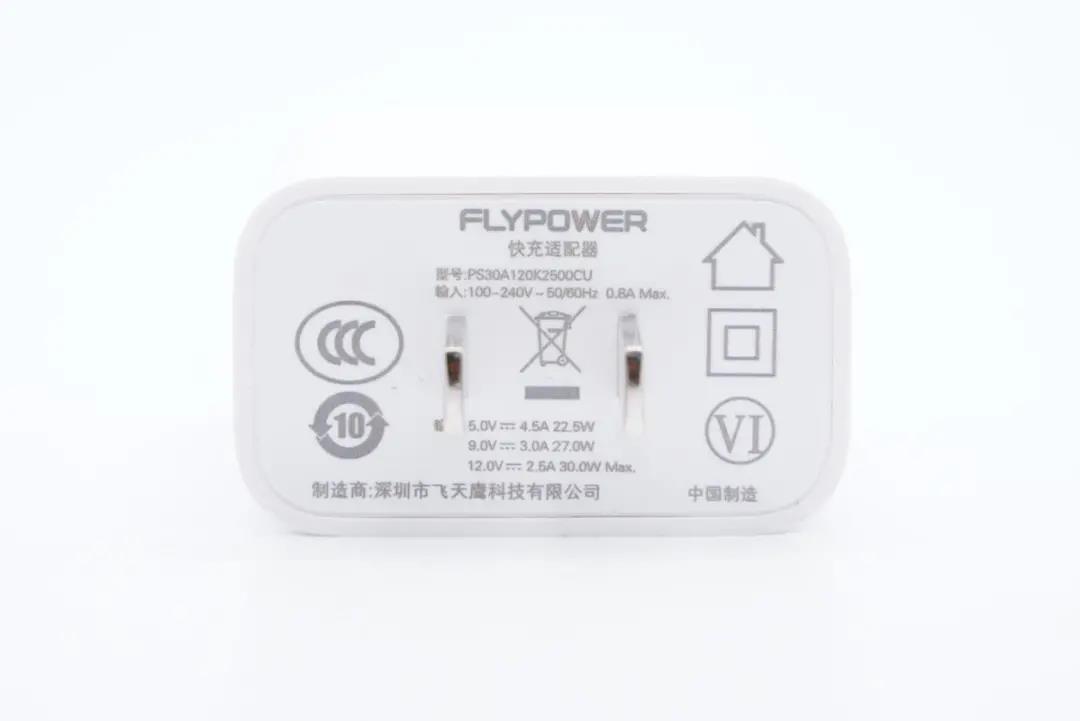

充电器的具体型号为PS30A120K2500CU,支持100-240V的宽电压范围输入。支持5V4.5A、9V3A、12V2.5A最高30W输出功率,制造商为深圳市飞天鹰科技有限公司,中国制造。


电源适配器

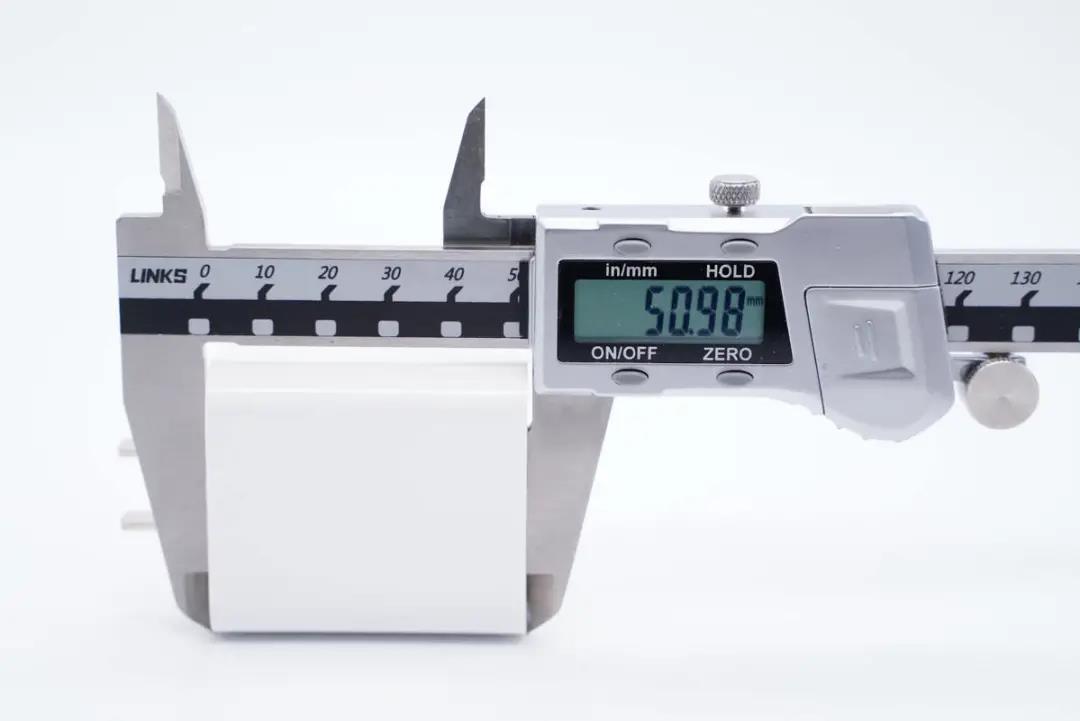

使用卡尺实测充电器的长度约为50.98mm(不含插脚)。


电源适配器

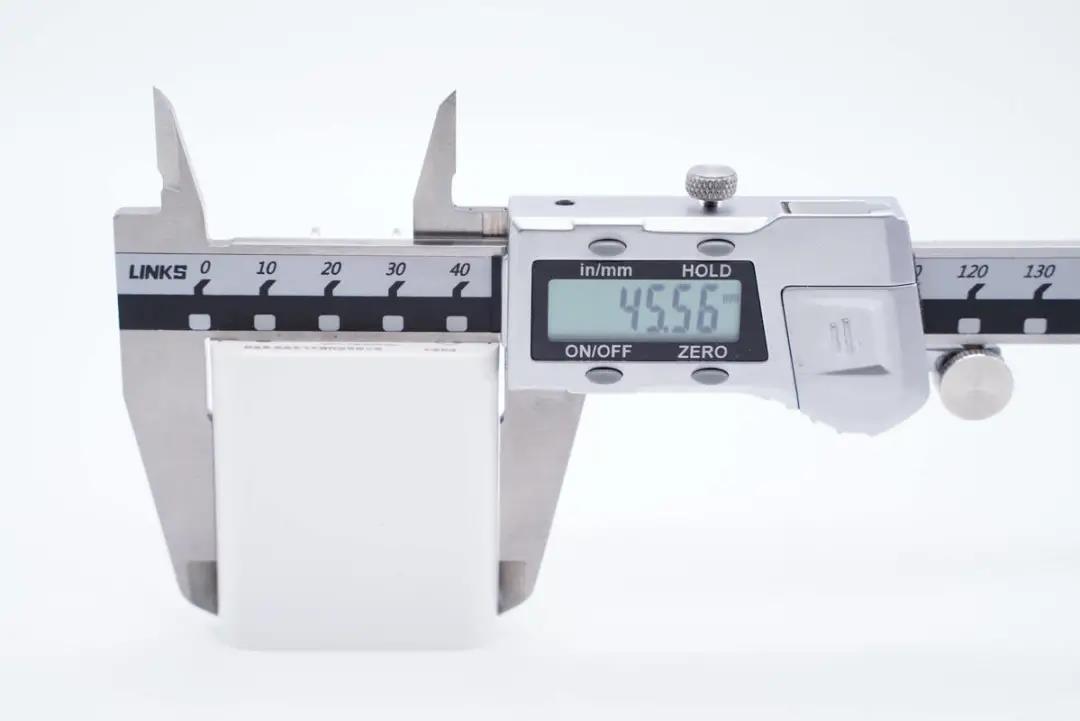

宽度约为45.56mm。


电源适配器

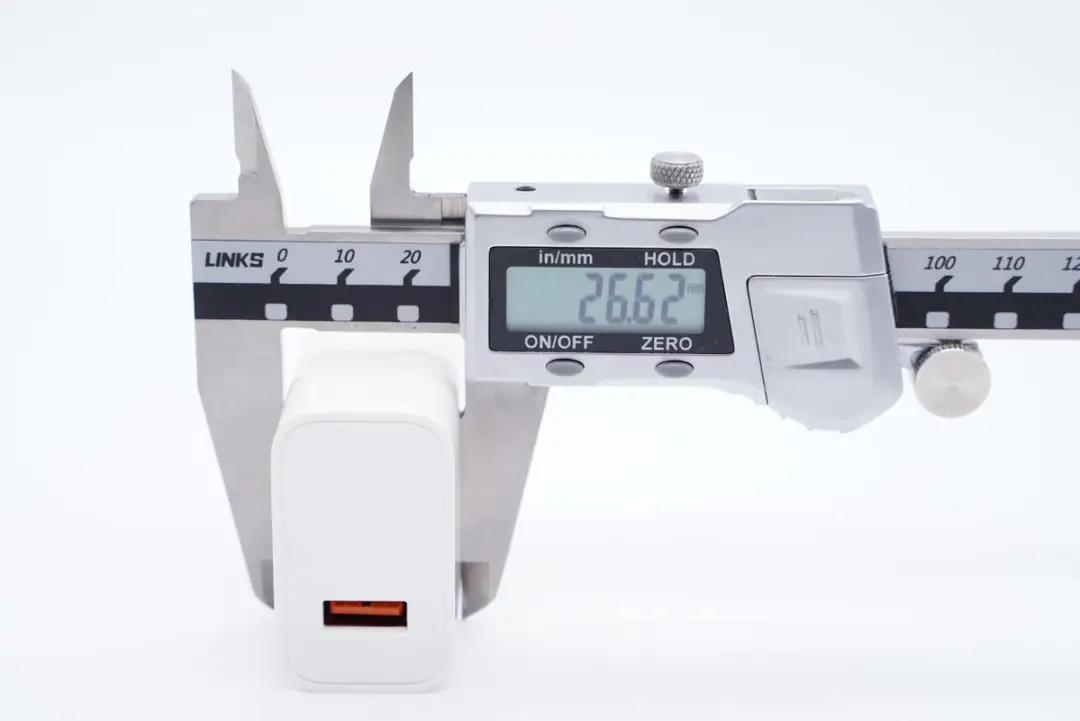

厚度约为26.62mm。

可以得出充电器的三围参数为50.98x45.56x26.62mm,充电器的体积约为61.82cm³,以最高输出30W计算,功率密度约为0.48W/cm³。


电源适配器

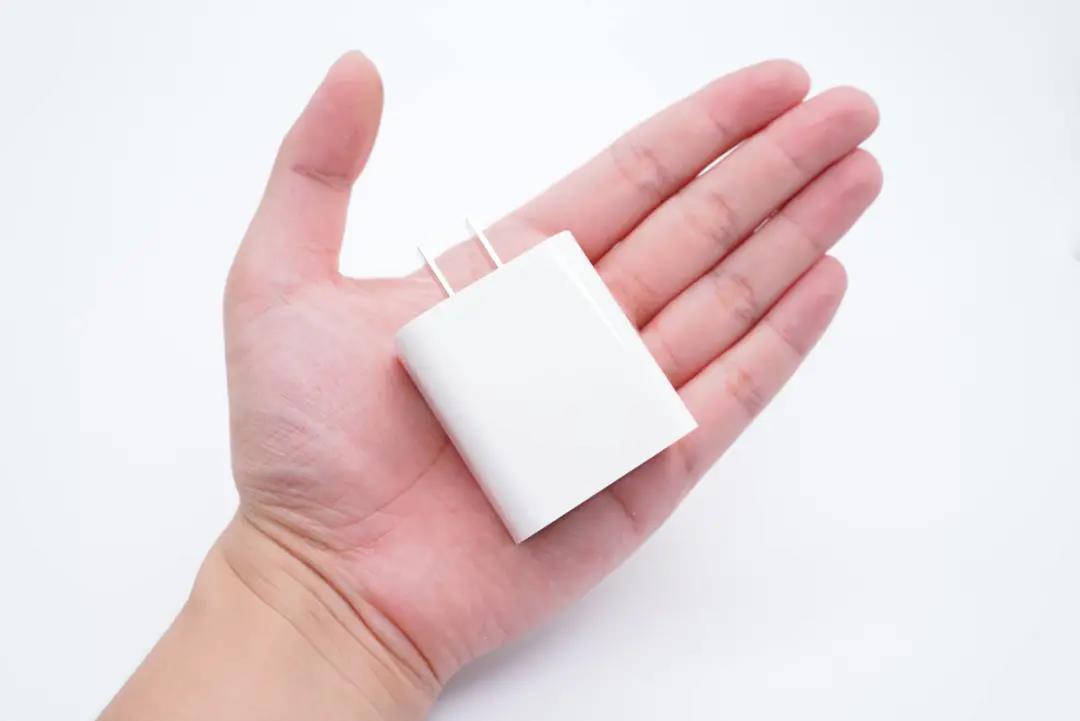

拿在手上的直观感受。

电源适配器

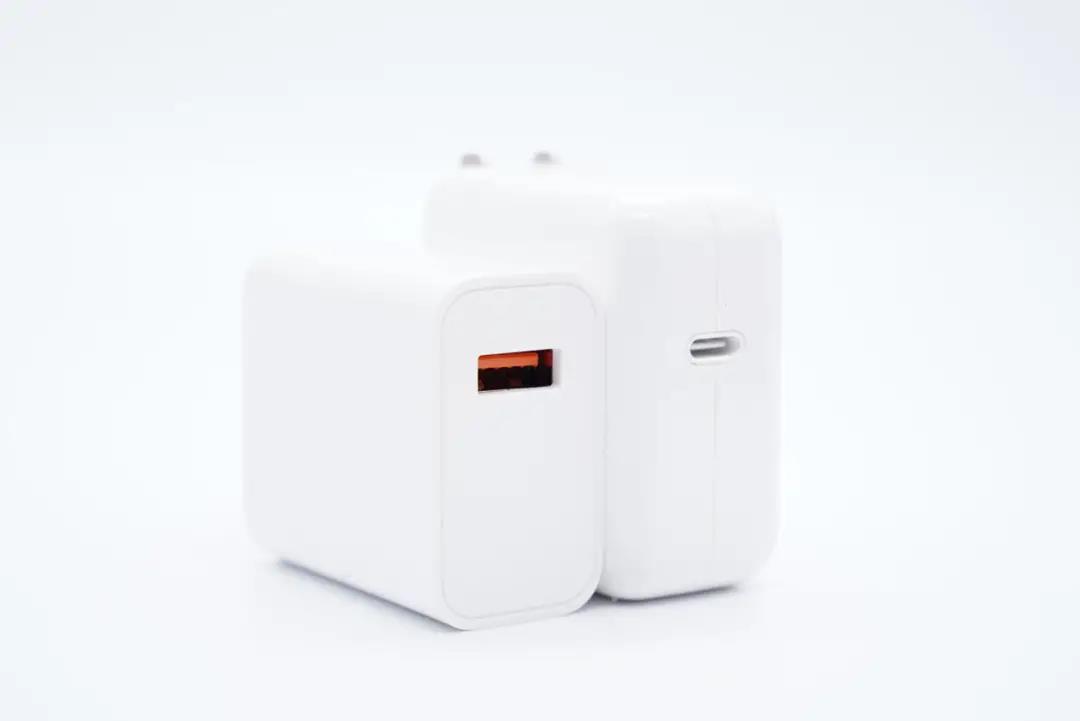

相较于苹果30W PD充电器要小了一些。


电源适配器

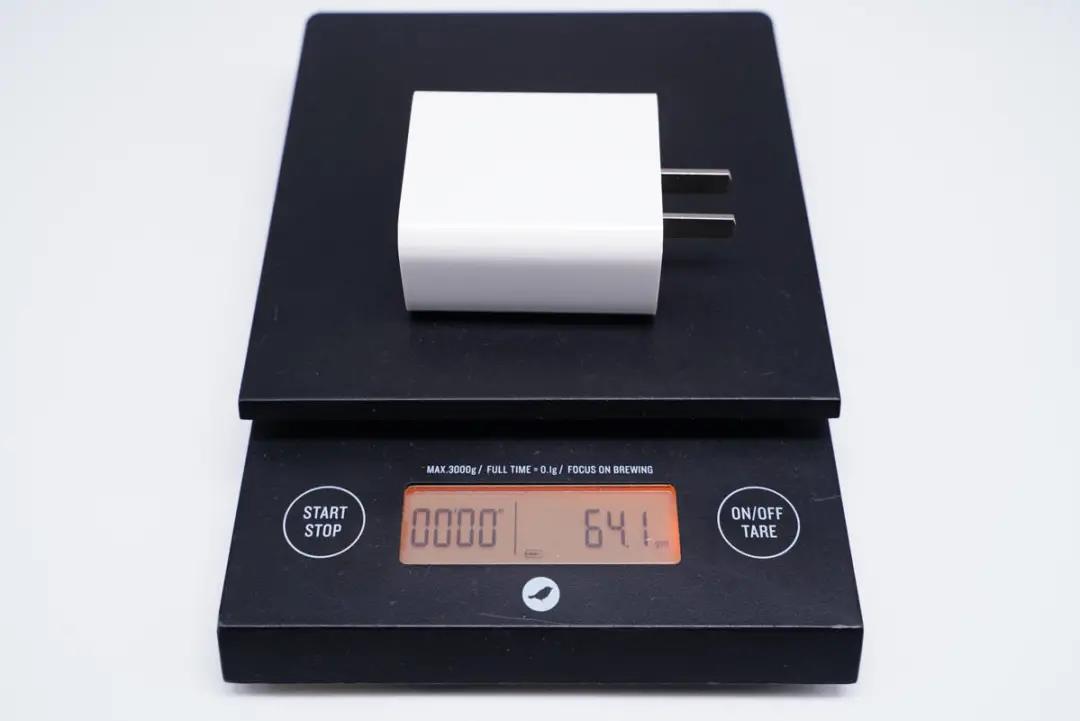

净重约为64.1g。


电源适配器

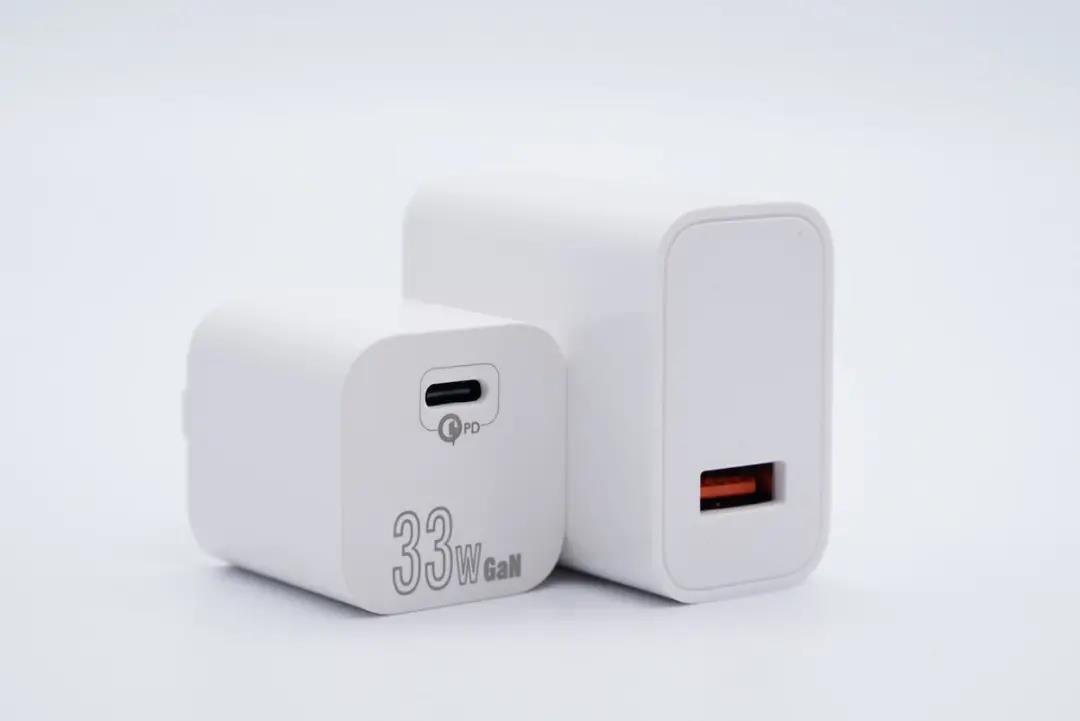

除了介绍的这款充电器外,飞天鹰还同步推出了33W氮化镓充电器,体积更小,并配备USB-C物理输出接口。


电源适配器

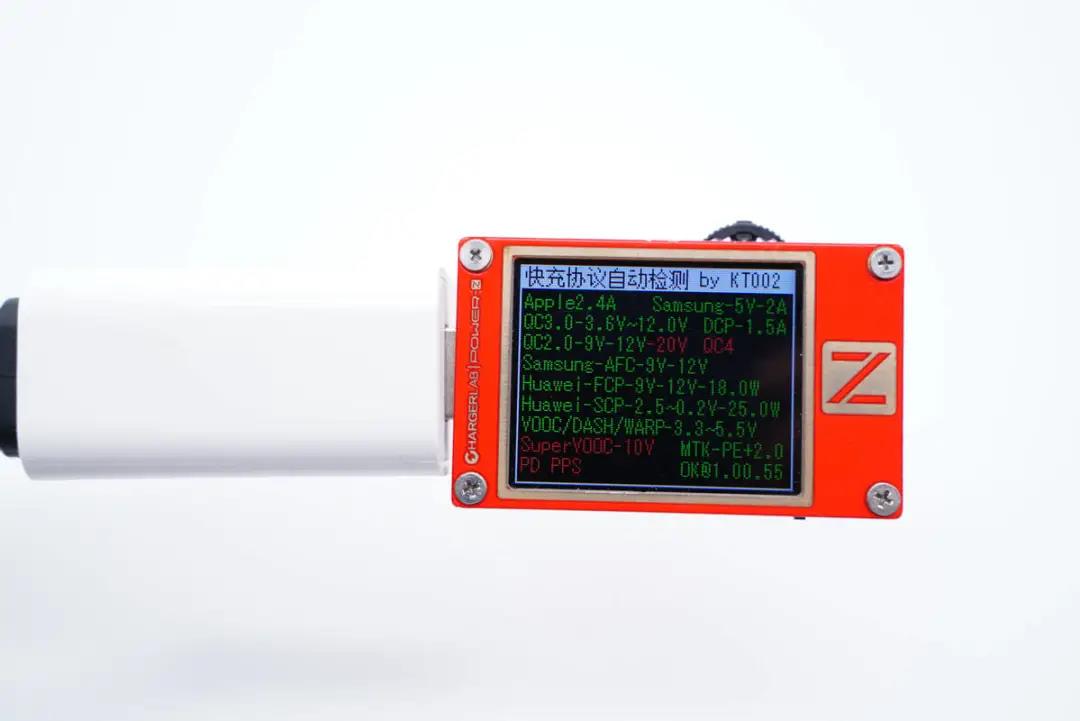

使用ChargerLAB的POWER-Z KT002读取充电器的快充协议,可以看出测试表的屏幕显示几乎全绿,绿色即代表充电器支持相应的快充协议。

飞天鹰30W充电器充电兼容性测试


电源适配器

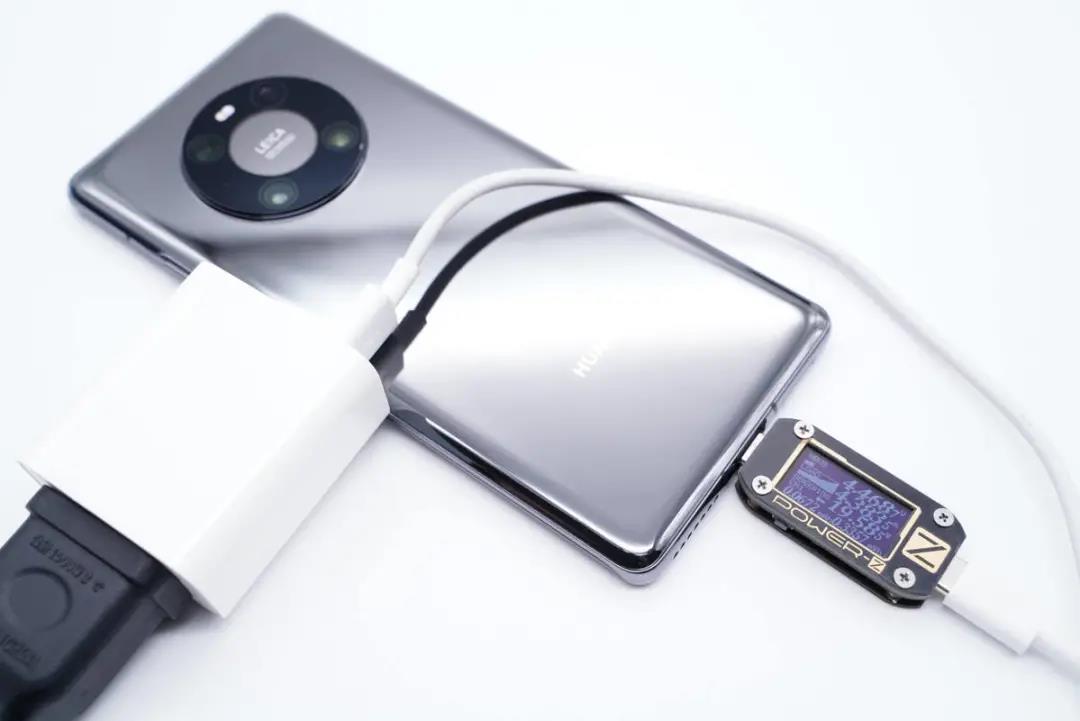

使用飞天鹰30W充电器为华为Mate40 Pro充电,功率为4.45V 4.38A 19.58W,此时充电器处于5V4.5A输出状态。


电源适配器

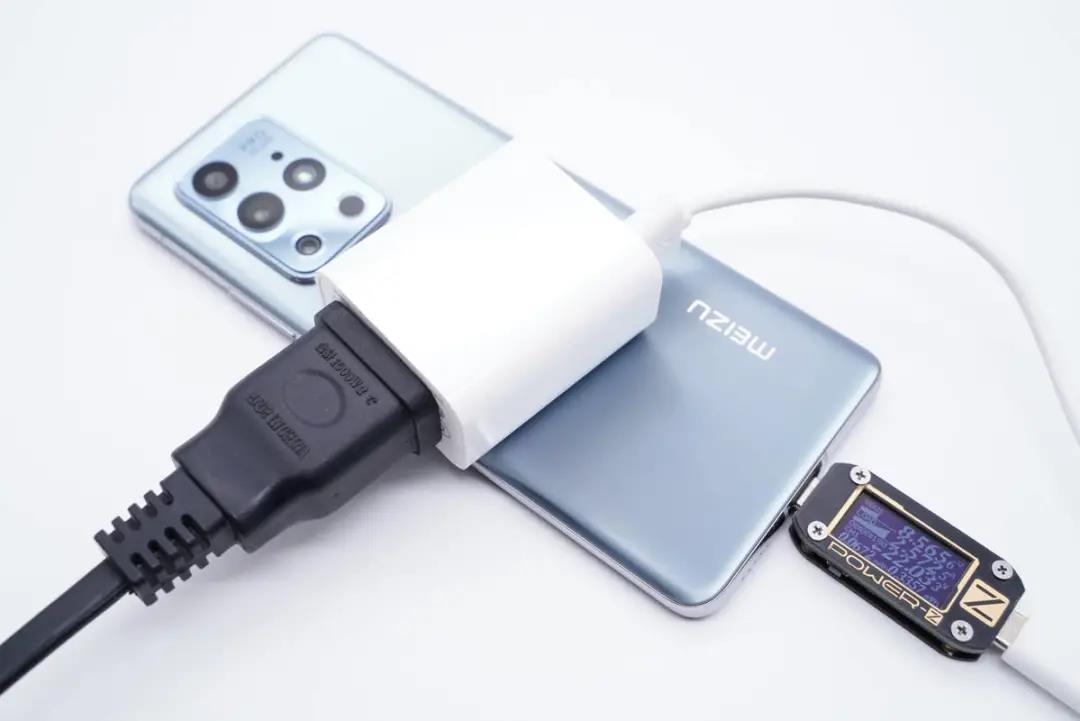

为魅族18 Pro充电可以提供22W左右的快充功率。


电源适配器

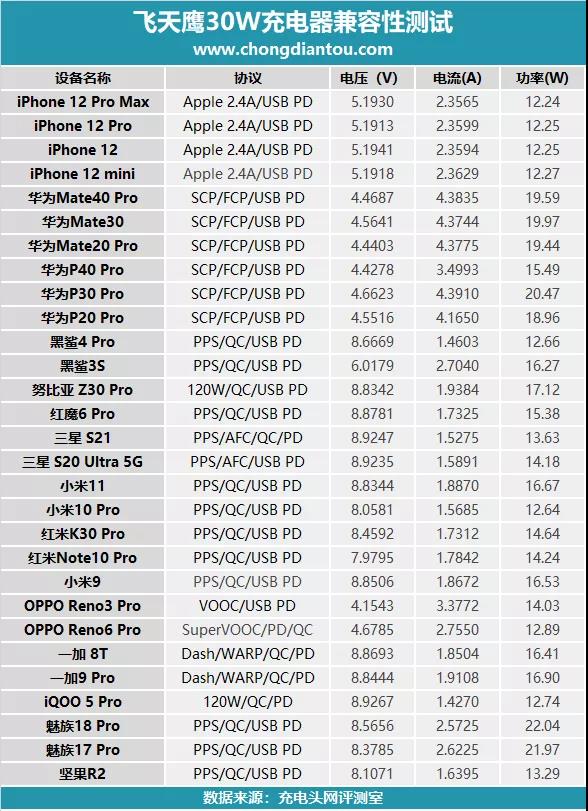

将所有测试数据汇总,这里测试了数十款机型,iPhone的功率稳定在12W左右,为华为机型充电可以触发低压大电流的SCP快充,而针对部分OPPO机型可以触发VOOC闪充,表现不错。


电源适配器

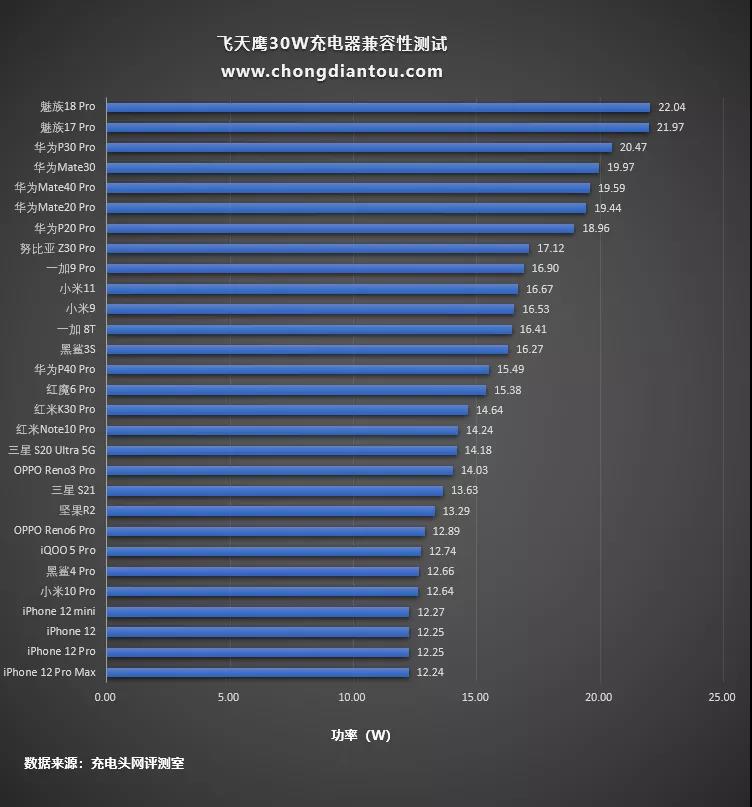

充电器支持最高30W的输出功率,所以整体来看柱状图的走向较为平缓,魅族18 Pro的功率最高,其他设备处于正常的快充状态。

飞天鹰30W充电器其他性能测试


电源适配器

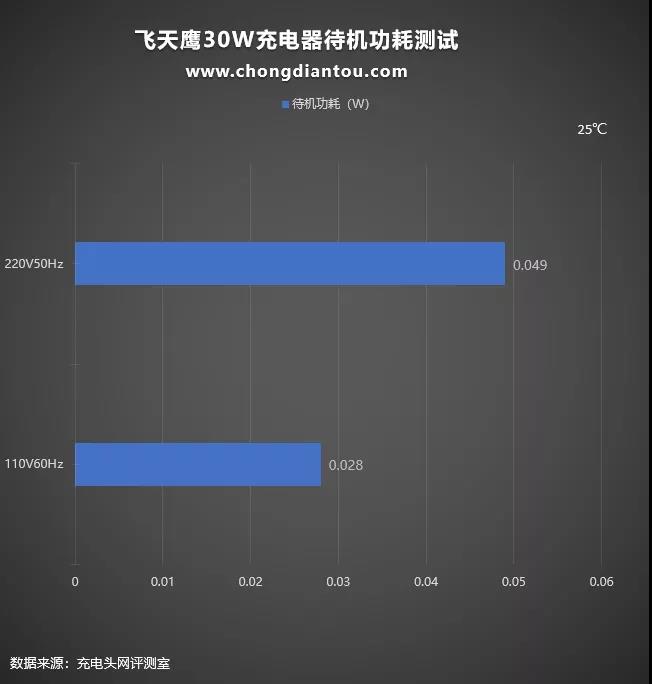

充电器如果经常插在插座上不使用也是会耗电的,只不过非常小而已。经过功率计测试,飞天鹰30W充电器在220V 50Hz的空载功耗为0.049W,换算下来一年损耗的电能约为0.42KW·h,若市价电为0.6元/KW·h,则充电器一年的电费约为0.24元左右。

110V 60Hz时的空载功耗为0.028W,换算下来,一年损耗的电能约为0.24KW·h,若市价为0.6元/KW·h,则充电器一年的电费约为0.14元左右。

充电器本质上是一种转换设备,过程中会有损耗,以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率,但充电器从插座上汲取的功率往往要更大一些,下面是飞天鹰30W充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试,测试结果如下:


电源适配器

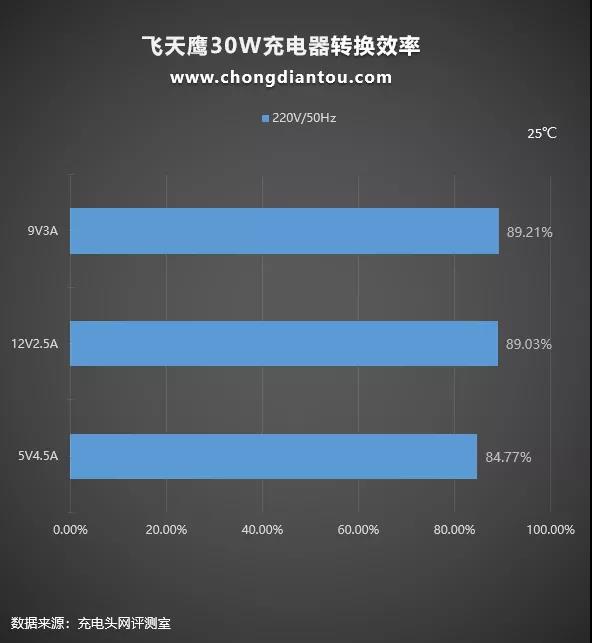

220V 50Hz下,将飞天鹰30W充电器在各个电压档位的输出功率拉满进行测试:三个档位测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率从84.77%到89.21%不等。


电源适配器

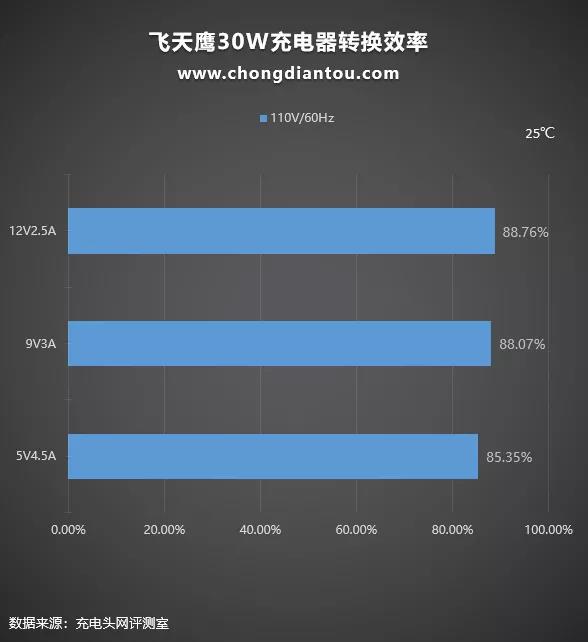

110V 60Hz下,充电器的转换效率从85.35%到88.76%不等。

由于充电器中采用开关电源,变压器次级输出的并非直流电,需要经过整流和电容滤波输出,也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值,与国家标准进行比对,检测充电器的输出质量。纹波越低,充电器的输出质量就越高。


电源适配器

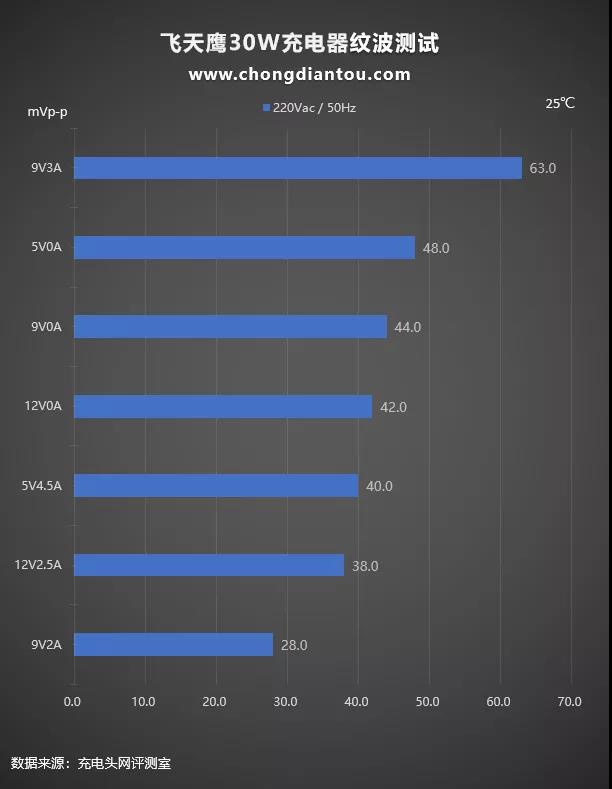

这是使用飞天鹰30W充电器在220V 50Hz交流输入下的纹波测试,纹波测试分为空载(柱状图中Y轴电流为0A)和重载(柱状图中Y轴电流为非0A)两种。纹波最高为63mVp-p,充电器处于9V3A输出状态;最低为28mVp-p,充电器处于9V2A输出状态。


电源适配器


110V 60Hz下,纹波最高为55mVp-p,充电器处于12V2.5A输出状态;最低为32mVp-p,充电器处于12V2.5A空载状态。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p,飞天鹰30W充电器在110V 60Hz、220V 50Hz输入电压下,所有输出功率纹波峰峰值均低于200mVp-p这个标准,表现不错。

充电器实际是一种转换设备,把电网中的交流电转换为直流电输入到设备中,这一过程会存在损耗,损耗的部分以热量的形式散发出去,所以此次也增设了充电器温度方面的测试。让充电器以12V2A 24W的功率输出1小时后采集温度,测试环境基于25℃的恒温箱内进行。

电源适配器

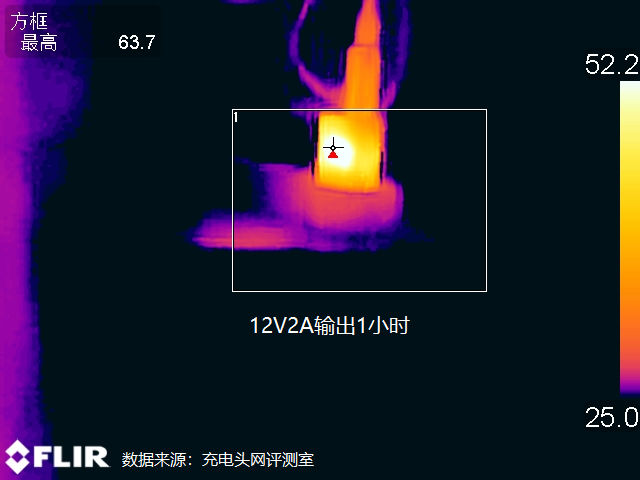

充电器以12V2A 24W的功率持续满载输出1小时后采集到充电器表面的最高温度为63.7℃。


电源适配器

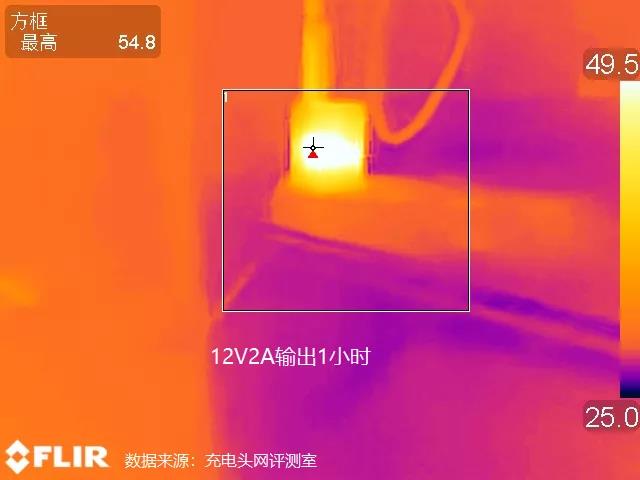

另一侧的充电器表面最高温度为54.8℃。

充电头网总结

目前很多快充协议都是私有快充标准,线材、充电器以及手机只要更换一个就无法触发快充,而飞天鹰的这款30W充电器则让这一现状有了一些改变。

飞天鹰30W充电器壳体为白色,固定插脚,配备单USB-A物理输出接口,橙色内舌、额外加宽触点等特性也表明支持快充。实测充电器对于大部分快充都可以有很好的支持,尤其对于华为SCP、OPPO的VOOC协议都可以有不错的支持,对于其他安卓机型则可以提供QC快充服务,整体表现不错。




本文转载于充电头网,作者充电头网编辑部
