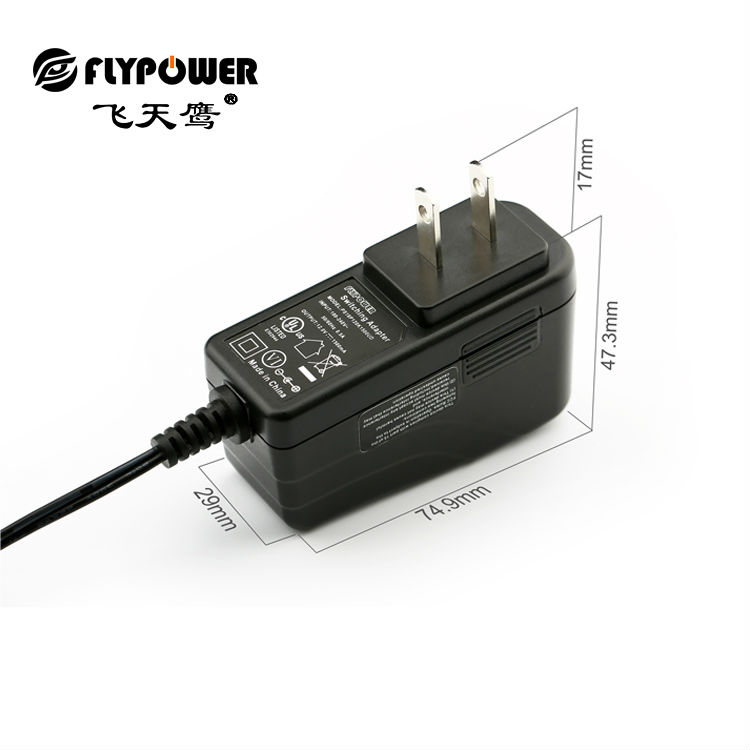

电源适配器如何做好抗干扰设计?
发布时间:2018-09-12 | 文章来源:飞天鹰科技原创
分享到:

电源适配器电路系统设计中,我们经常会遇到这样的事情,一个电路其程序明明是完完整整来,试验运行结果却不正确,这是为什么呢,原因就在干扰,我们在进行电子电路和程序设计的过程中一定要做好抗干扰措施。

抗干扰设计的基本原则是:抑制干扰源,切断干扰传播路径,提高敏感器件的抗干扰性能。(类似于传染病的预防)


1、抑制干扰源

抑制干扰源就是尽可能的减小干扰源的du/dt,di/dt。这是抗干扰设计中最优先考虑和最重要的原则,常常会起到事半功倍的效果。减小干扰源的du/dt主要是通过在干扰源两端并联电容来实现。减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。


抑制干扰源的常用措施如下:

(1)继电器线圈增加续流二极管,消除断开线圈时产生的干扰。仅加续流二极管会使继电器的断开时间滞后,增加稳压二极管后继电器在单位时间内可动作更多的次数。

(2)在继电器接点两端并接火花抑制电路(一般是RC,电阻一般选几K到几十K,电容选0.01uF),减小电火花影响。

(3)给电机加滤波电路,注意电容、电感引线要尽量短。


(4)电路板上每个IC要并接一个0.01μF~0.1μF高频电容,以减小IC对电源的影响。注意高频电容的布线,连线应靠近电源端并尽量粗短,否则,等于增大了电容的等效串联电阻,会影响滤波效果。

(5)布线时避免90度折线,减少高频噪。

(6)可控硅两端并接RC抑制电路,减小可控硅产生的噪声(这个噪声严重时可能会把可控硅击穿的)。
