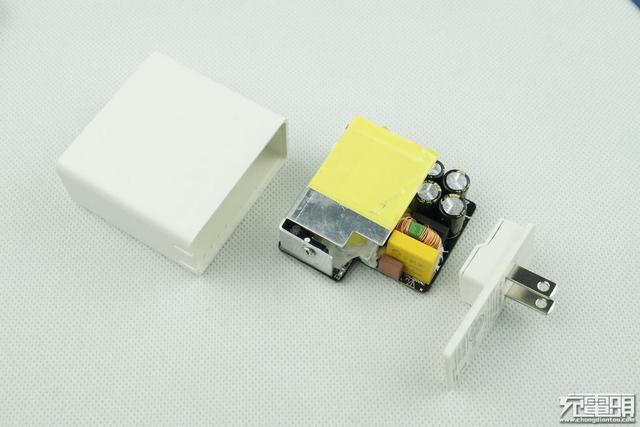

电源适配器虽然体积不大，但却是麻雀虽小，五脏俱全，内部的零器件还是很多的，今天飞天鹰科技就来给大家介绍一下电源适配器的内部各部件以及其功能。

1：压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其它电路不被烧坏。

2：保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其它元件。

3：电感线圈（又称扼流圈），主要功能是降低电磁干扰。

4：整流桥，规格为D3SB，作用是把220V交流电变为直流电。

5：滤波电容，规格为180uF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。

6：运放IC（集成电路），保护电路、电压调节的重要组成部分。

7：温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不 同品牌的电源适配器，其设定的温度阀值略有不同），保护电路会切断适配器的电压输出，从而保护适配器不受损坏。

8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。

9：开关变压器，开关电源中的核心元件之一。

10：次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。

11：次级滤波电容，规格为820uF/25V，共有两个，起滤除低压直流电中的纹波的作用。除上述元件外，电路板上还有可调电位器 及其它阻容元件。
